Come creare una chiavetta USB avviabile di Linux 3DCS¶
Schermata di Linux 3DCS.
Avvertimento
Se si intende utilizzare Linux 3DCS in produzione, si consiglia vivamente di effettuare la clonazione su un dispositivo SSD, evitando così i continui crash dovuti al flusso di dati molto limitato delle unità flash. Che cos’è un dispositivo SSD? Leggi qui
Linux 3DCS, come suggerisce il nome, è una netinstall Linux basata su Ubuntu che può essere clonata («installata») su una chiavetta USB da un file immagine ISO, disponibile per il download da internet.
Il sistema viene fornito con un intero ambiente di lavoro configurato per l’uso di OrtogOnBlender e altri componenti aggiuntivi, lasciando all’utente la possibilità di installare il set di strumenti, oltre a software importanti come Slicer, Gimp, MeshLab e simili.
Sviluppato dal designer Cicero Moraes, è stato creato per servire come strumento di lavoro portatile in quanto la chiavetta USB può essere inserita in un gran numero di computer e notebook e funzionare come se il sistema fosse installato su di esso.
Serve anche come funzione per gli utenti che per qualche motivo non possono eseguire OrtogOnBlender in modalità nativa sul proprio computer.
Scaricare, decomprimere l’immagine ISO e formattare la chiavetta USB¶
La prima cosa da fare per creare la chiavetta USB avviabile è acquistare un dispositivo con almeno 16 GB di spazio. Non tutte le unità flash funzionano bene come dischi di avvio, la raccomandazione dello sviluppatore è di utilizzare il marchio SanDisk «Cruzer Blade 16GB».
Una volta che il dispositivo è disponibile, è il momento di scaricare l’immagine compressa dal seguente link:
http://www.ciceromoraes.com.br/downloads/Linux3DCS/Linux3DCS_20190622.7z
Il file è di 5,2 GB, quindi potrebbe volerci un po” di tempo per scaricarlo. L’utilizzo di un download manager è essenziale per questo scopo.
Molte persone non sono a conoscenza del formato .7z, ma molti software di compressione offrono la possibilità di decomprimerlo. Se il vostro software non offre questa possibilità, potete scegliere la versione per il vostro sistema e scaricarlo da qui:
https://www.7-zip.org/download.html
l file scaricato viene visualizzato in Esplora risorse di Windows.
Una volta scaricato è necessario decomprimere il file .7z. Le prossime fasi verranno spiegate passo dopo passo utilizzando il sistema operativo Windows 10 a 64 bit, ma i comandi sono molto simili su Mac OS X e Linux.
Menu visualizzato dopo aver cliccato con il tasto destro del mouse sul file scaricato.
Se sul sistema è stato installato 7-zip, basta cliccare con il tasto destro del mouse sul file e selezionare l’opzione “7-Zip” -> “Extract Here” (Fig. 3).

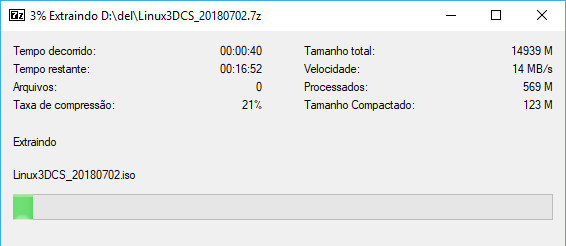

File in fase di estrazione.
Il processo di decompressione inizierà, ma dobbiamo ricordare che si tratta di 5,2 GB di dati. Su un notebook con processore Intel i5, il tempo di decompressione era di 20 minuti (Fig. 4).
Selezione del disco da formattare.
Per fare in modo che tutto funzioni correttamente, inserire la chiavetta e formattarla (Fig. 5).
Inserire il nome nell’unità.
Se si desidera è possibile dare un nome all’unità, in questo caso il nome scelto è stato LINUX (Fig. 6).
Avviso di formattazione.
Non è mai troppo tardi per ricordare che TUTTI i dati sull’unità flash verranno cancellati (Fig. 7).
Avviso di formattazione completata.
Dopo poco la chiavetta USB sarà formattata e pronta a ricevere l’immagine di Linux 3DCS (Fig. 8).
Clonazione di Linux 3DCS sull’unità USB¶
La clonazione di dispositivi è una pratica comune nella vita di chi ha bisogno di fare backup e ripristini, ma può sembrare un problema inconsueto per coloro che non hanno familiarità con tale operazione.
Molte persone si chiedono quale sia la differenza tra clonazione e copia. Nel caso di Linux 3DCS la clonazione è necessaria perché il sistema si basa su una struttura di file e partizioni, oltre che su settori di avvio primari e una serie di cose che richiederebbero molto lavoro anche per un utente esperto. Non sarebbe sufficiente copiare i dati sul dispositivo, collegarlo e attendere che il sistema si avvii.
Fortunatamente, c’è uno strumento di clonazione che ci permette di portare un’immagine ISO direttamente sulla chiavetta USB senza molte conoscenze da parte dell’utente.
Questo è Etcher e può essere scaricato nella versione per il vostro sistema operativo da qui: https://etcher.io/
File eseguibile per l’installazione di Etcher.
Per avviare l’installazione, fare doppio clic sul file eseguibile scaricato (Fig. 9).

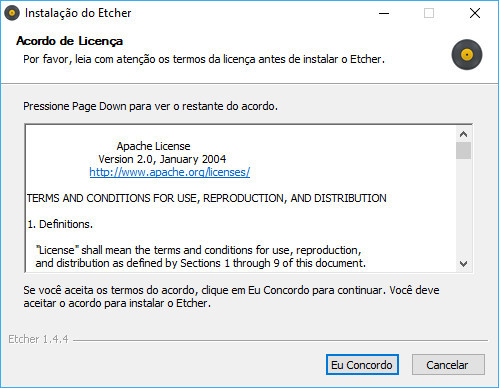

Contratto di licenza Etcher.
Di seguito cliccare su “I Agree” (Fig. 10). (Fig. 10).

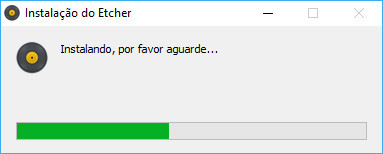

Installazione in corso.
Attendere il completamento dell’installazione (Fig. 11).
Selettore dell’immagine.
Quando si apre Etcher fare clic su “Select Image” (Fig. 12).
Selezione dell’immagine di Linux 3DCS.
Inserire il percorso del file ISO precedentemente decompresso (Fig. 13).
Parametri di clonazione di Etcher.
Cliccare su «Flash!» per avviare il processo di clonazione (Fig. 14).
Permesso di installazione.
Il sistema vi chiederà l’autorizzazione a procedere con il comando. Cliccare su «Yes».

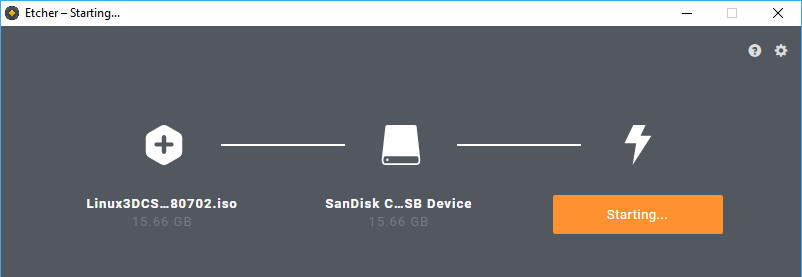

Inizio della clonazione.

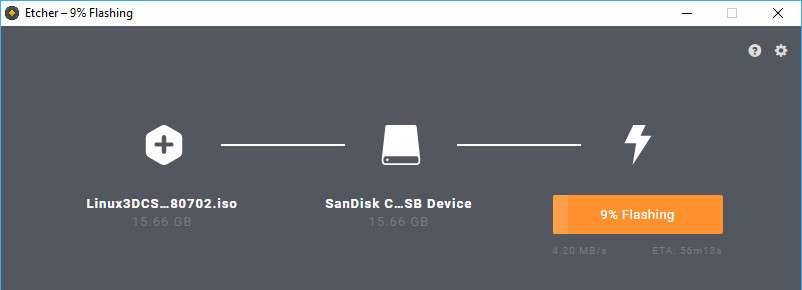

Processo di clonazione delle immagini al 9%.
Il pulsante informa dello stato di avanzamento del processo e visualizza la percentuale di completamento del processo. Su un notebook con processore Intel i5 il processo ha richiesto un’ora.
Verifica della clonazione.
Completato il precedente processo inizia la verifica (Fig. 18).

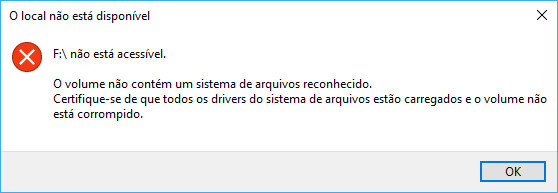

Schermata di avviso dopo la verifica della clonazione.
E” possibile che durante il processo venga visualizzata la schermata di figura 19 (Fig. 19). IGNORARE il messaggio chiudendo la finestra.
Avvertimento
Fare attenzione, NON cliccare su OK!
Schermata di operazione completata.
Se tutto va bene verrà presentata la schermata della figura 20 (Fig. 20) che attesta il successo dell’operazione.
Impostazione del BIOS su Avvio da chiavetta USB¶
Fondamentalmente, per avviare il sistema dalla chiavetta USB, è necessario entrare nel BIOS e informare il sistema che deve essere avviato da un dispositivo USB.
Molti notebook e schede madri sono configurati per l’avvio da UEFI, questa opzione rende impossibile l’avvio da USB, quindi è necessario avviare il Supporto Legacy prima che Linux 3DCS possa avviarsi.
Ci sono molti modi per accedere al BIOS. Il più noto è quando appena acceso il computer si preme ripetutamente il tasto DEL. Questa operazione però può variare da modello a modello. In alcuni casi i tasti da premere potrebbero essere F2 , F8 , F10 , F12 , ecc.
Oltre alle differenze dei tasti, le interfacce variano notevolmente. Alcune sono programmate in modalità testo e altre con interfaccia grafica. Ma in generale il concetto è più o meno sempre lo stesso.
In questo video, un esempio di configurazione su notebook Lenovo: https://www.youtube.com/embed/1sWjmBSPcN4
Importante
Poiché si tratta di un file di grandi dimensioni, Linux 3DCS non ha sempre l’ultima versione di OrtogOnBlender. Si consiglia vivamente di installare e aggiornare all’ultima versione seguendo il tutorial Installazione di OrtogOnBlender in Linux.
Ringraziamenti¶
Al Dott. Adriano Rocha Campos, non solo per il prezioso consiglio relativo ad Etcher, ma anche per gli esperimenti su Mac OS X. Grazie mille!
