Semplice protocollo di fotogrammetria per cranio¶
Sebbene OrtogOnBlender non sia stato originariamente creato per la ricostruzione facciale forense, la ricostruzione della scena del crimine e la digitalizzazione del patrimonio culturale, con il programma queste attività possono essere svolte tranquillamente.
Questa sezione tratterà il protocollo di scansione del cranio, in modo che l’utente possa realizzarla nel modo più semplice e allo stesso tempo comprenderne i principi fondamentali.
Come fare le foto al cranio¶
Un modo efficace per scattare foto è quello di scegliere un’impostazione di sfondo monocromatico o infinito.
Cranio posizionato sul foglio con misure di riferimento.

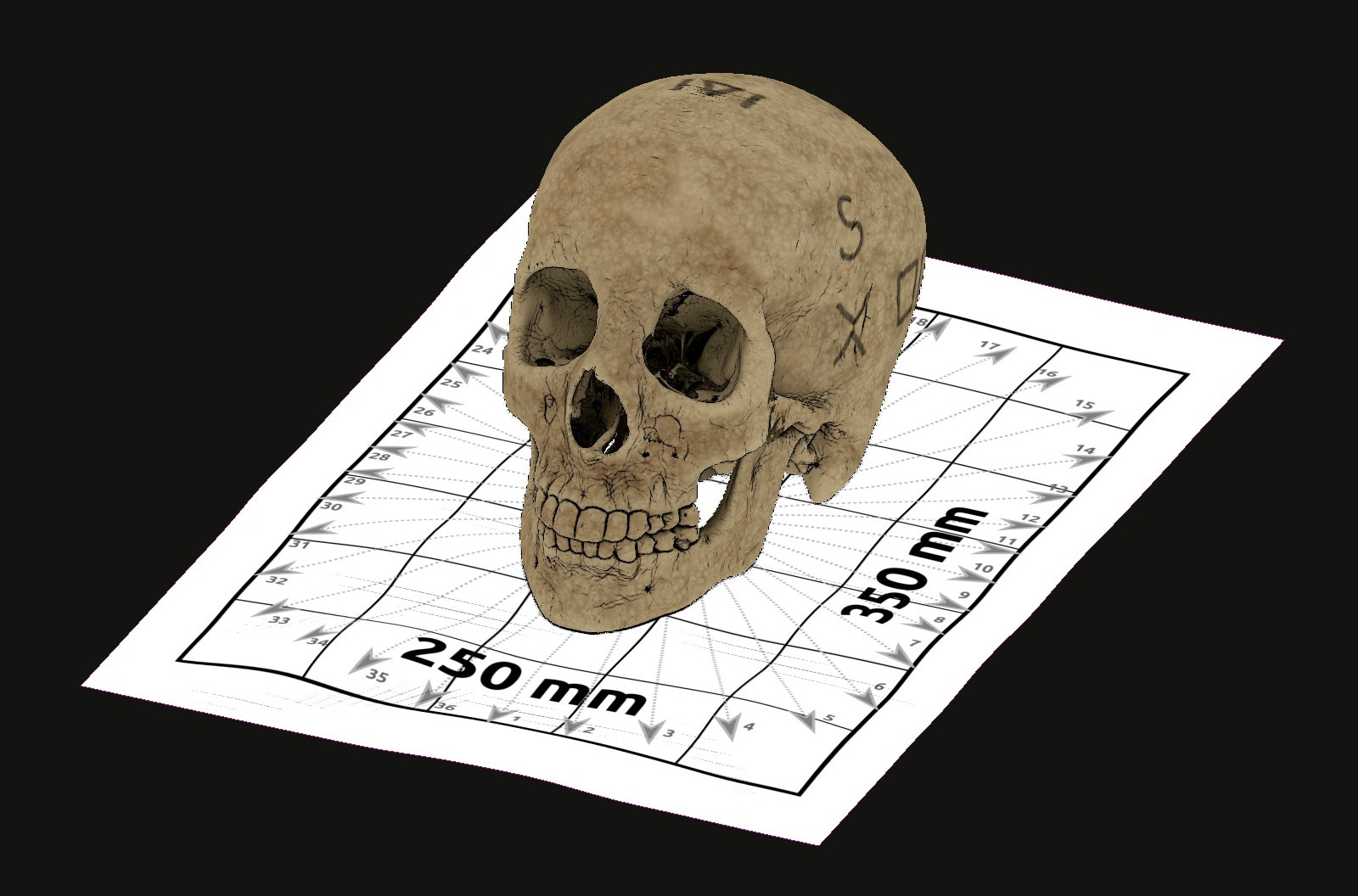

Se il cranio ha una mandibola è una buona idea inserirla e posizionare con cura le strutture sulla superficie. In figura 1 (Fig. 1) il cranio è stato posizionato su un foglio A3 con una serie di riferimenti per orientare il posizionamento dell’operatore e offrire anche le misure per il successivo ridimensionamento.

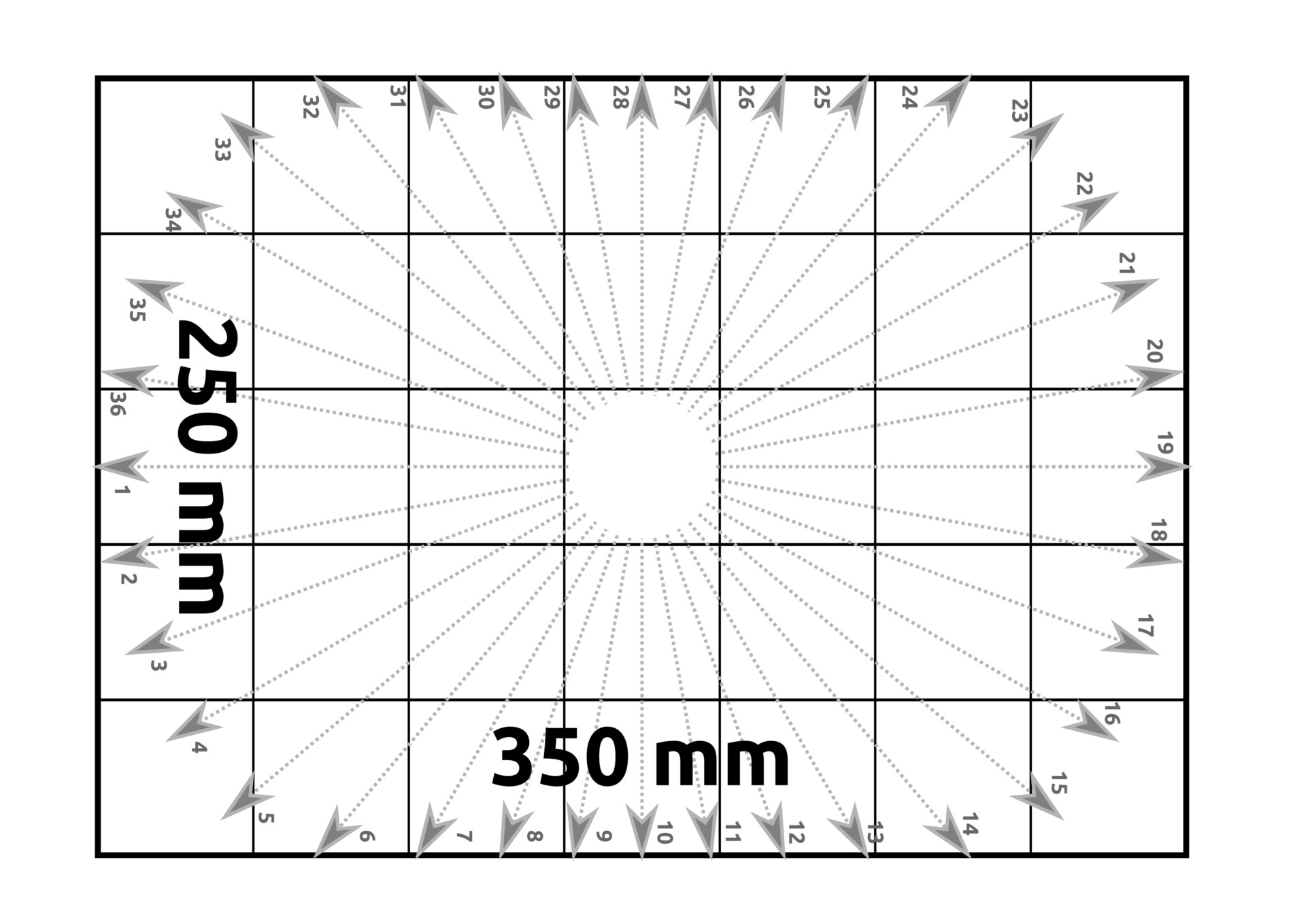

Foglio di riferimento per la misurazione e posizionamento degli scatti fotografici (dopo la stampa è necessario misurare la figura per verificare la scala).
Se si desidera scaricare il PDF per la stampa su un foglio A3, è possibile farlo al seguente link: http://www.ciceromoraes.com.br/downloads/OrtogOnBlender/Base_Fotogrametria_Cranio_A3.pdf
Inclinazione proposta per le fotografie.

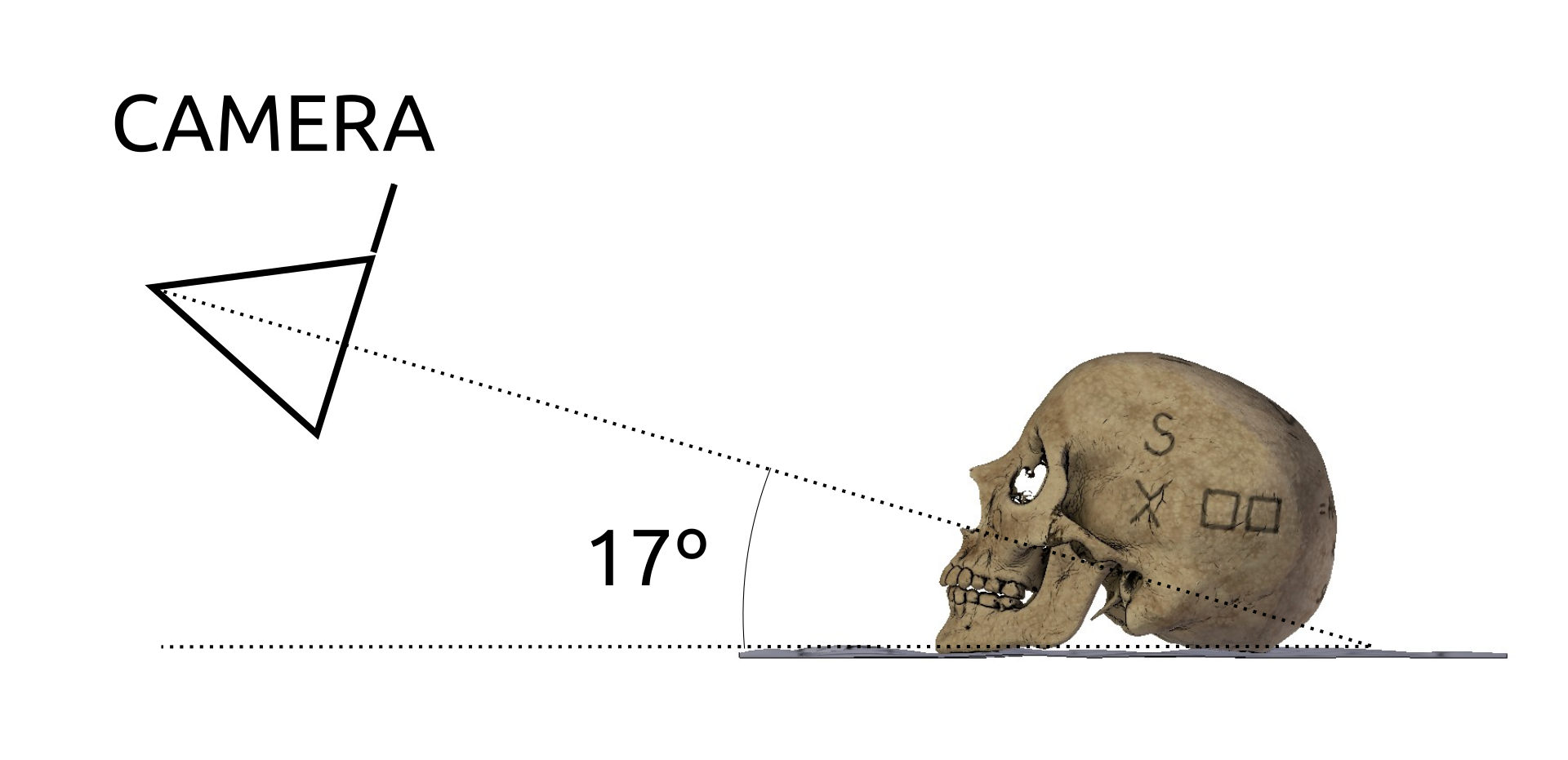

Le foto devono essere scattate appena sopra il cranio, con un’inclinazione di circa 17º (Fig. 3).
Punti di tutti gli scatti fotografici.

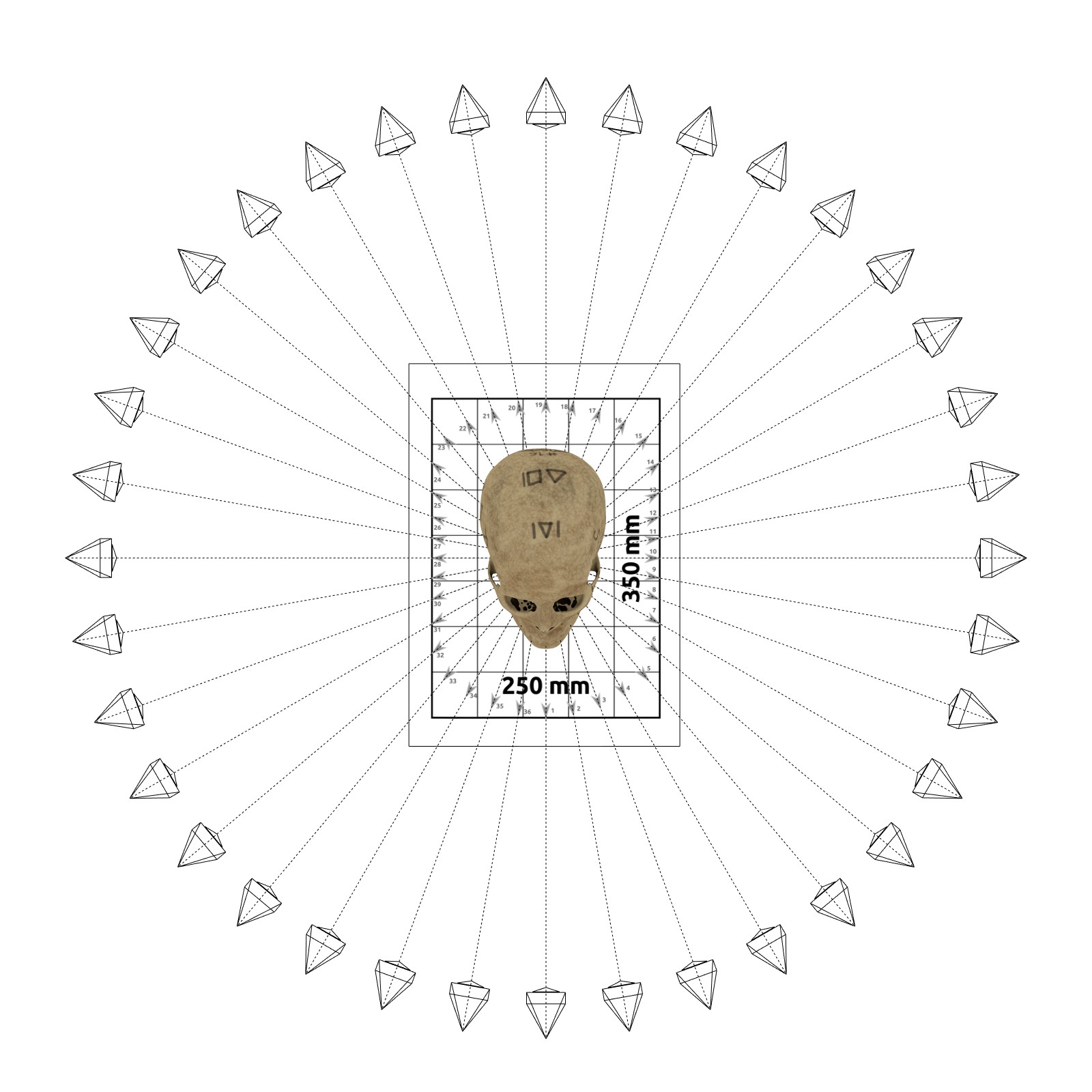

Secondo questo protocollo sono necessarie 36 fotografie intorno al cranio, una ogni 10 gradi (Fig. 4).
Compatibilità degli scatti fotografici e le linee di riferimento proposte sul foglio.

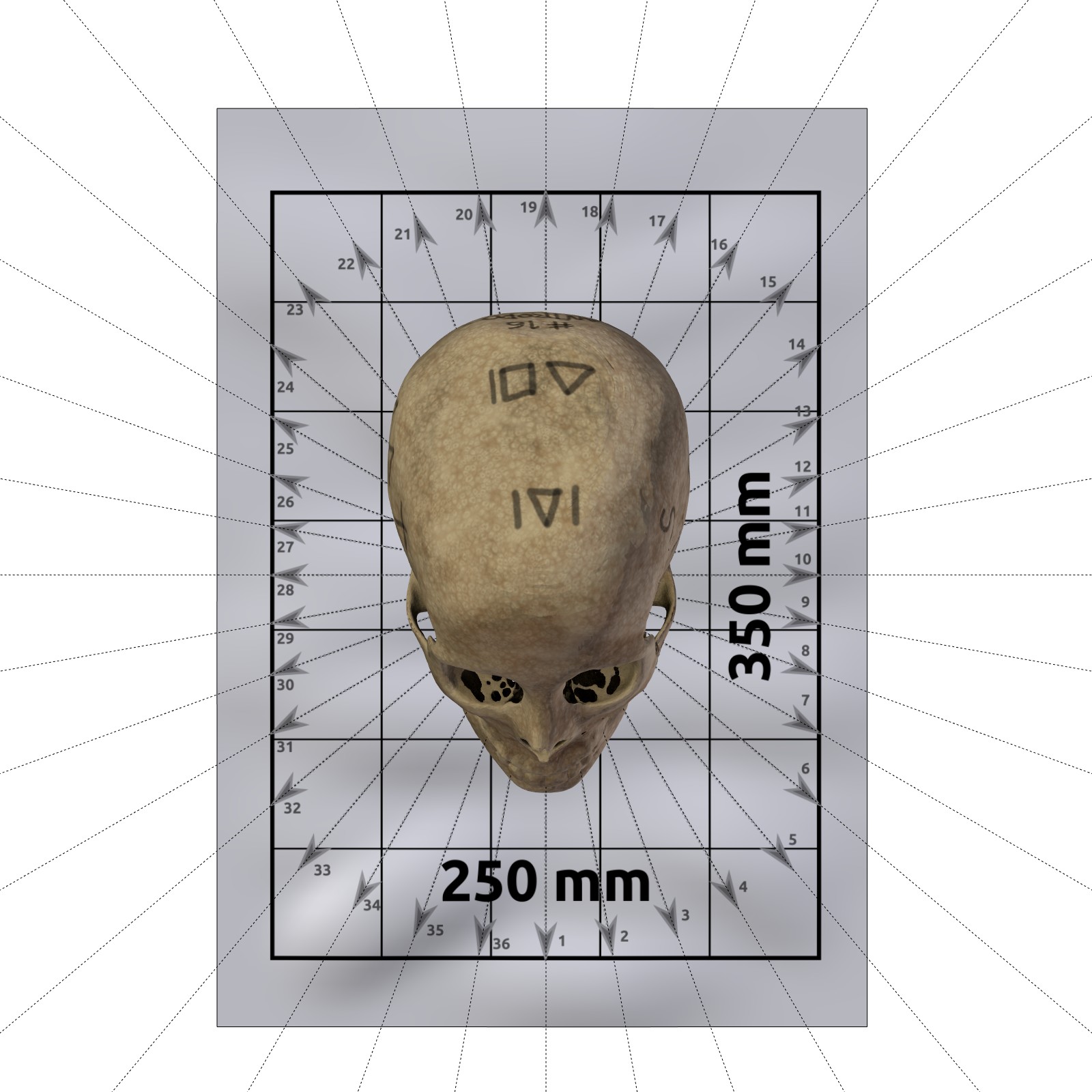

Osservando più da vicino, è chiaro che le linee di angolazione coincidono con le tracce del foglio A3 (Fig. 5).
Tuttavia, come farà il fotografo a sapere che le foto sono state scattate ogni 10 gradi?
Rotazione manuale del foglio tra una presa e l’altra.
In primo luogo, non c’è bisogno che il fotografo muova la macchina fotografica intorno al cranio e, com’è stato scritto sopra, l’ideale per questo tipo di scatto è uno sfondo infinito.

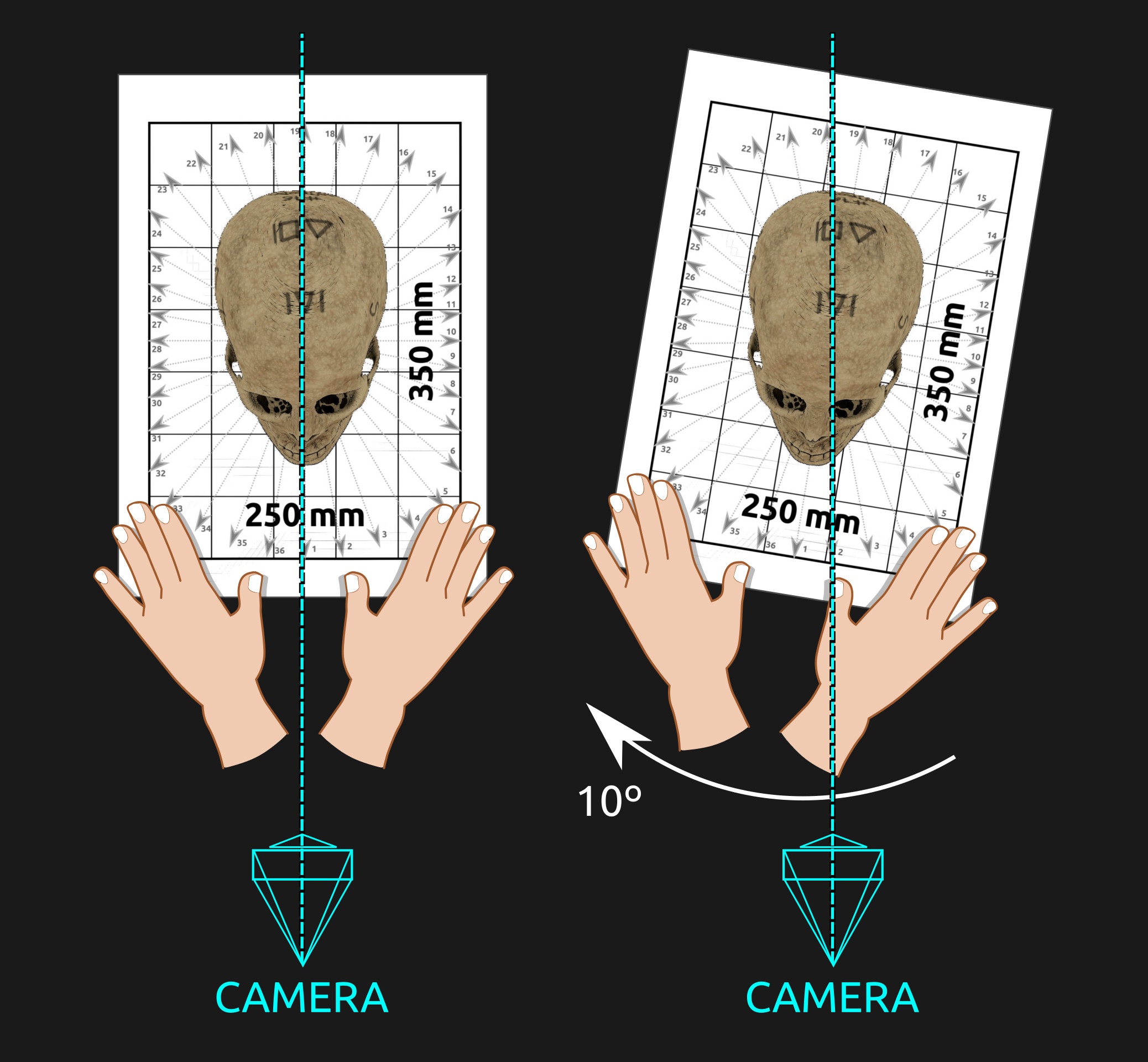

La fotocamera può essere posizionata su un treppiede di fronte al cranio o addirittura tenuta con le mani. Con entrambe le mani appoggiate ai lati del foglio A3, il fotografo può ruotare leggermente il foglio. Poiché il cranio sarà al centro, esso funzionerà come peso e asse di rotazione (Fig. 6).
Avvertimento
Fare molta attenzione quando si ruota il foglio! Il cranio non può spostarsi rispetto al foglio stesso, altrimenti l’algoritmo non genera un buon modello!
Rappresentazione della linea con lo scatto corrente dal punto di vista della telecamera.
Naturalmente la freccia con il numero della foto sarà rivolta verso la fotocamera creando una linea retta dall’alto verso il basso, come nelle inquadrature mostrate in figura 7 (Fig. 7).
Scatti fotografici.

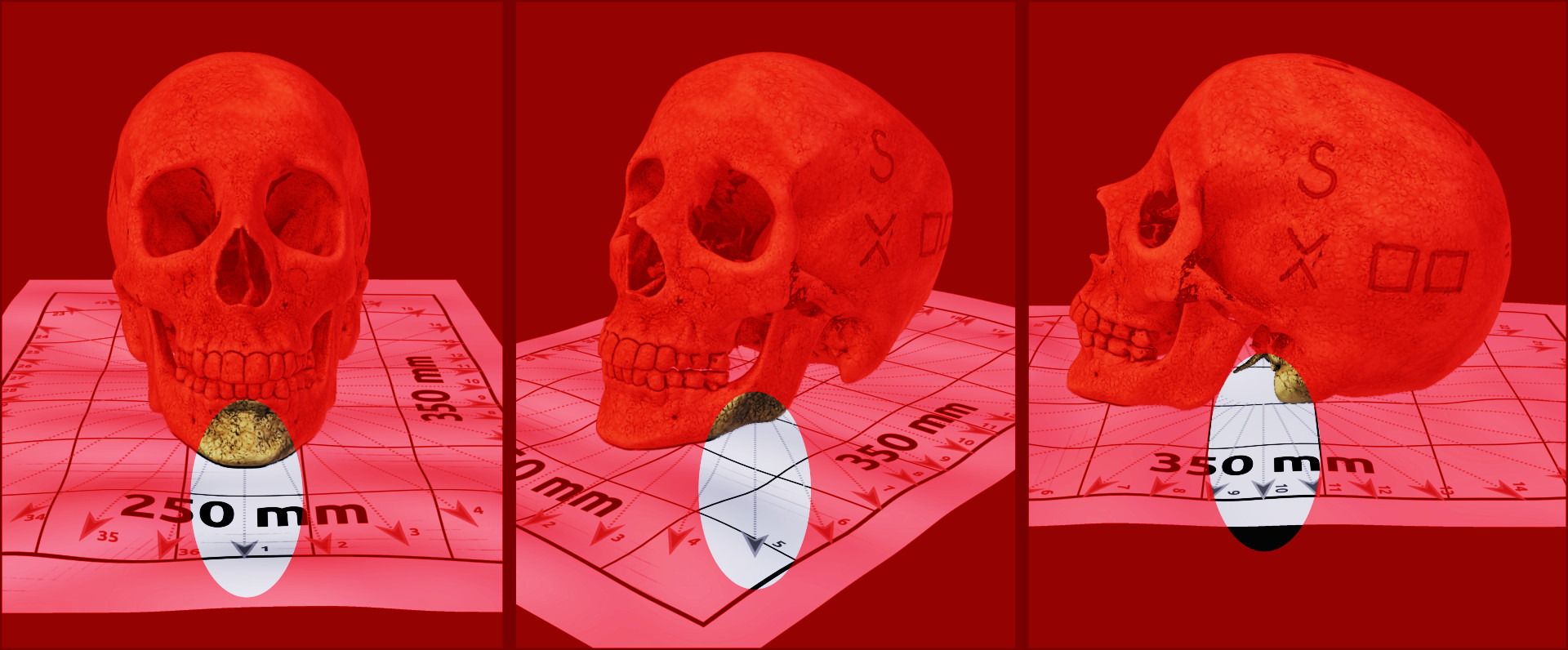

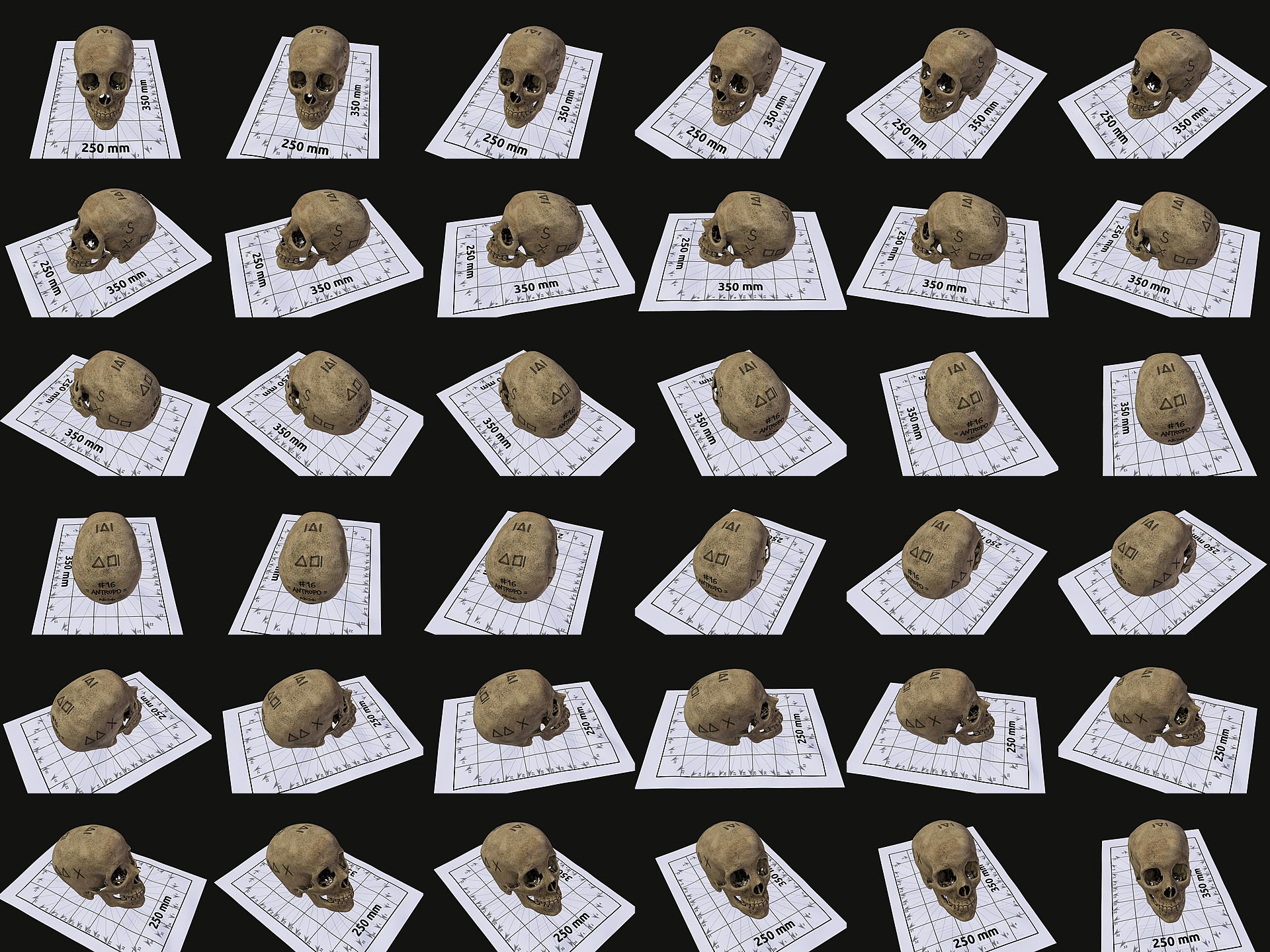

Gli scatti vengono effettuati (Fig. 8) e i file devono essere salvati in un’apposita directory.
Protocollo a doppio cerchio¶
Esempio di ripresa fotografica doppia.

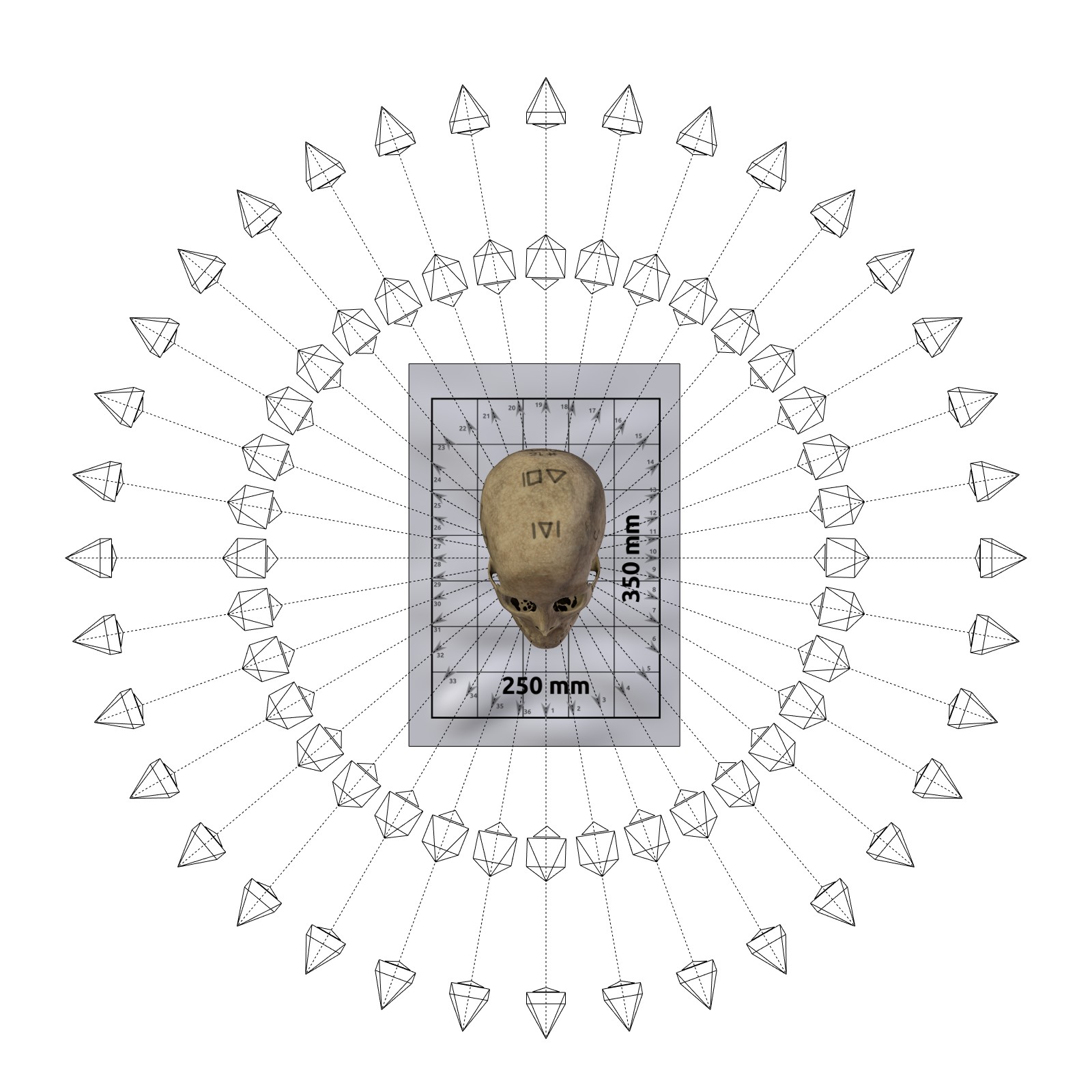

Per garantire un buon risultato nell’ottenere il cranio si esegue un ulteriore cerchio di foto (Fig. 9).
Suggerimento di inclinazione per riprese fotografiche complementari.

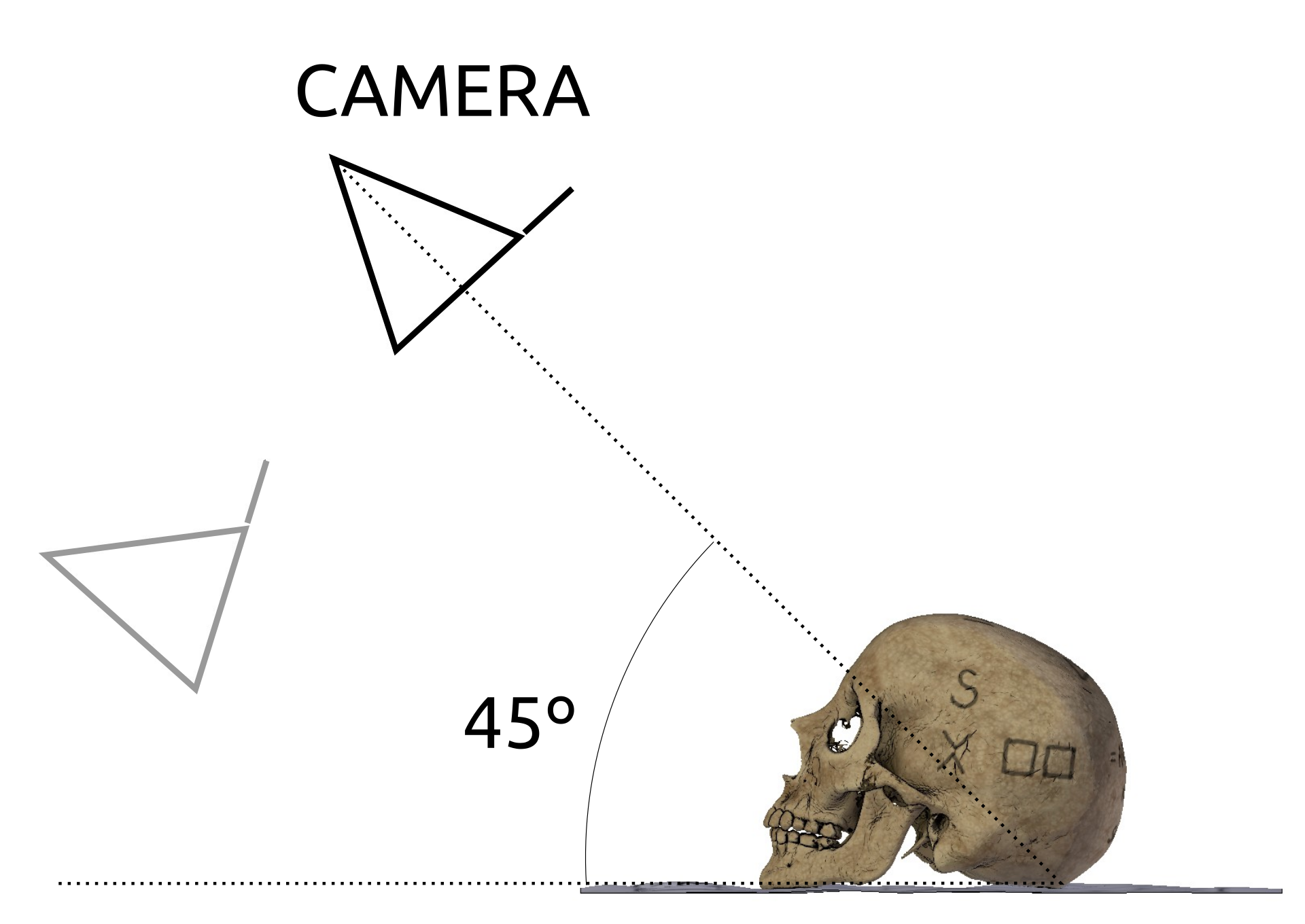

Se nella presa precedente l’angolo era di 17º, ora dovrebbe essere di 45º (Fig. 10).
Sequenza complementare degli scatti.
Le foto mostrano più ampiamente la parte superiore del cranio (Fig. 11).
Suggerimento
Se si desidera procedere con i test utilizzando le foto degli esempi di cui sopra, sono disponibili per il download al seguente link: https://goo.gl/jV2YTD
