Como Instalar o Linux3DCS em um SSD Externo

Ter o Linux3DCS rodando em um pendrive pode ser uma saída muito prática para resolver problemas de lentidão com o OrtogOnBlender no Windows e no Mac OS X, no entanto, esse hardware costuma ser muito lento em relação a um HD e quase sempre apresenta travamento durante o uso.

_images/20191029_32.jpg

Linux3DCS rodando em um SSD externo.

A maioria dos usuários que experimentam o Linux3DCS gostariam de instalá-lo em um HD, mas devido a complexidade aparente do processo acabam por desistir, mantendo uma versão mais lenta mesmo assim.

Neste tutorial o usuário aprenderá como instalar o Linux3DCS em um disco SSD externo e poder lançar mão de todas as ferramentas presentes, bem como a rapidez e leveza características deste sistema.

Instalando os Programas Necessários

O que foi chamado de instalação é na verdade uma clonagem. Será necessário baixar um arquivo de imagem, que grosso modo, é um arquivo que armazena os dados de como um sistema instalado deve estar estruturado em um disco, seja ele um pendrive, um SSD ou o clássico HD.

Como a imagem é muito grande, com cerca de 15 gigabyte, foi necessário compactá-la, mas com um sistema mais robusto que o .zip, neste caso foi utilizado o .7z ou 7zip. Esse formato não é descompactável nativamente pelo Windows, sendo assim é indispensável baixar e instalar o software que fará isso.

Para baixar (e instalar) o descompactador clique no seguinte link: https://www.7-zip.org/download.html

Agora é o momento de instalar o Etcher, o software para clonagem da imagem. Ele pode ser encontrado aqui: https://www.balena.io/etcher/

Ambos os programas estão disponíveis para o Windows, Mac OS X e o Linux. Caso deseja seguir o passo-a-passo da instalação dos dois acesse (online ou pelo índice geral): Baixando, Descompactando a Imagem ISO e Formatando o Pendrive.

Depois de baixados e instalados os softwares, é o momento de fazer o download da imagem do sistema: http://www.ciceromoraes.com.br/downloads/Linux3DCS/Linux3DCS.7z

Preparando o SSD

Para seguir esse tutorial o usuário precisará adquirir um SSD de 120 GB (ou mais) e um cabo conversor USB 3.0 SATA 22 Pin SSD.

_images/20191029_1.jpg

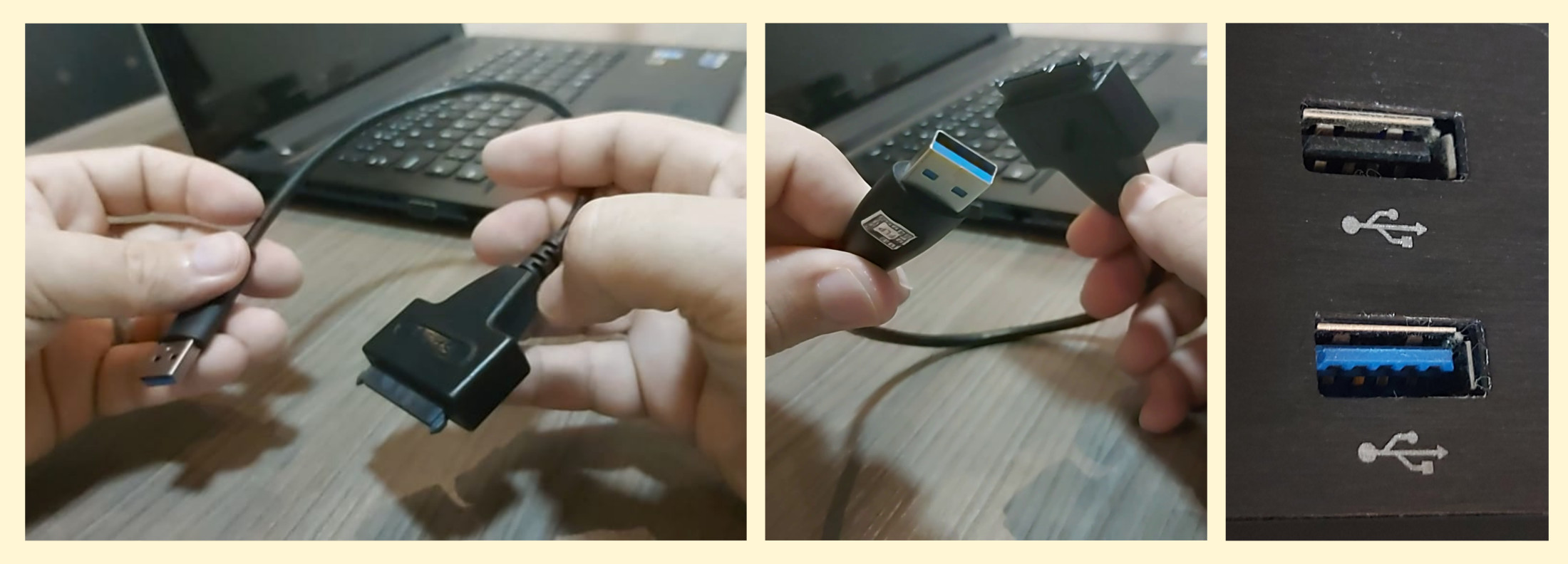

Conexão com o SATA e posteriormente o USB.

O sistema funcionará muito mais rápido se a máquina onde ele for clonado contar com uma entrada USB 3.0. Para saber se o seu computador conta com ela verifique a legenda ou, se a entrada é azul como aparece nas imagens (Fig. 2).

_images/20191029_2.jpg

Cabo conversor USB 3.0 SATA 22 Pin SSD e entrada USB 3.0 (à direita em azul).

É muito simples conectar o cabo ao dispositivo SSD e na entrada USB (Fig. 3). Depois de feito isso é chegado o momento da clonagem. Antes de tudo, é fortemente recomentado que o dispositivo seja formatado. Para tal, siga as instruções também descritas aqui (acesse pelo link ou pelo índice geral): Baixando, Descompactando a Imagem ISO e Formatando o Pendrive.

Clonando o Linux3DCS no SSD

_images/20191029_3.png

Seleção da imagem do sistema no Etcher.

Primeiro é necessário abrir o Etcher. Em seguida clicar na opção Select Image (Fig. 4).

_images/20191029_4.png

Seleção do arquivo .ISO descompactado.

Depois selecionar a imagem (arquivo .ISO) e clicar em Abrir (Fig. 5).

_images/20191029_5.png

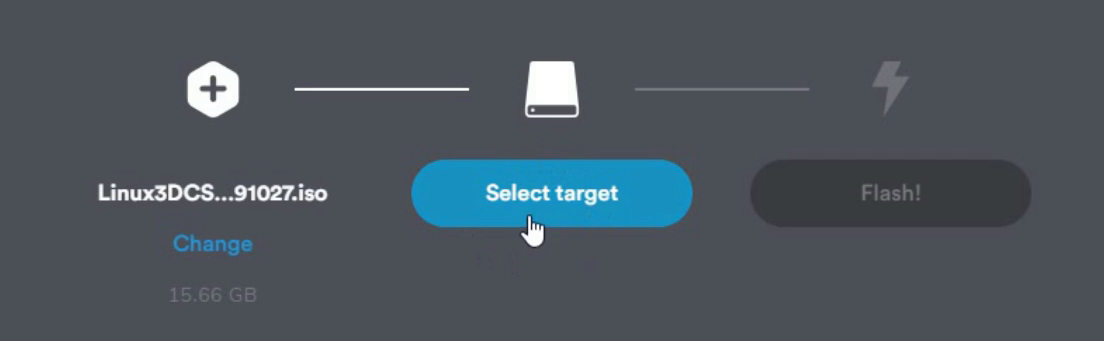

Seleção do alvo no Etcher.

Agora é necessário selecionar o alvo, ou seja, o dispositivo que receberá os dados da clonagem. Para tal clica-se em Select Target (Fig. 6).

_images/20191029_6.png

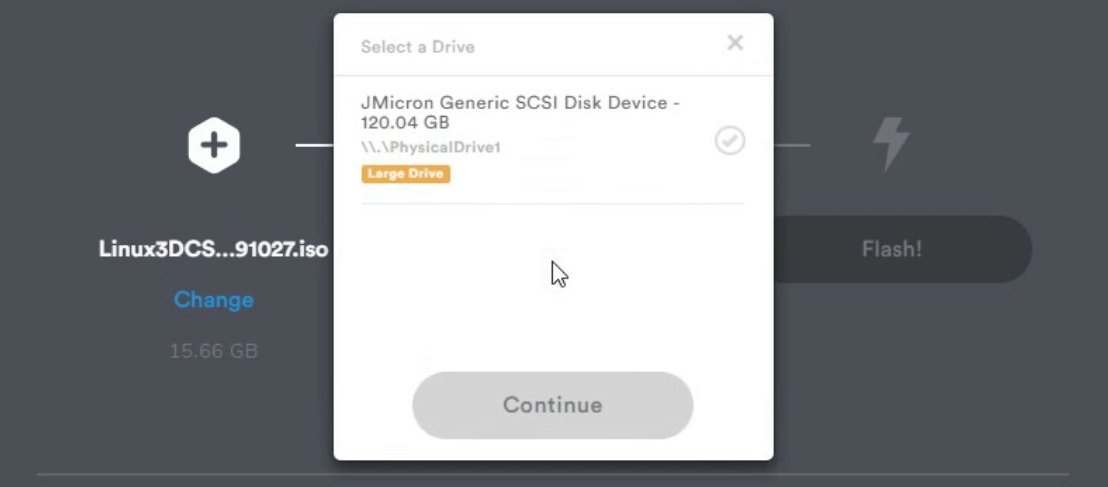

Opções de alvo no Etcher.

Assim que o botão é pressionado as opções de alvo são apresentadas. Como neste caso há apenas uma, o dispositivo JMicron Generic será a única opção disponível (Fig. 7).

_images/20191029_7.png

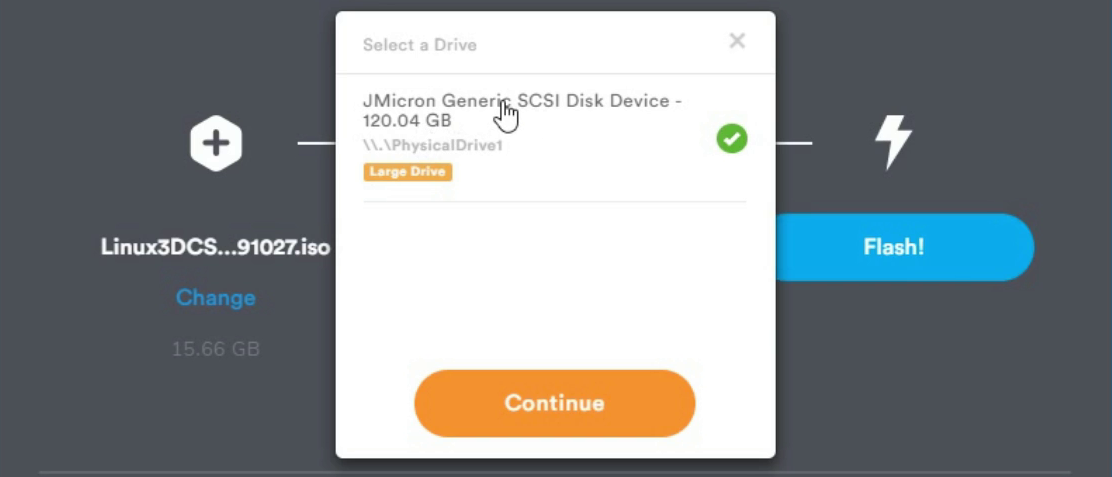

Alvo selecionado no Etcher.

Basta selecionar o alvo pretendido e clicar em Continue (Fig. 8).

_images/20191029_8.png

Clonagem da imagem .ISO no Etcher.

Em seguida clicar em Flash! (Fig. 9).

_images/20191029_9.png

Aviso de dimensão de dispositivo não usual no Etcher.

O sistema vai advertir que o dispositivo é maior que o usual, isso acontece porque a maioria dos pendrives não chegam a 120 GB, como o SSD usado no exemplo. Para continuar com a clonagem basta clicar em Continue (Fig. 10).

_images/20191029_10.png

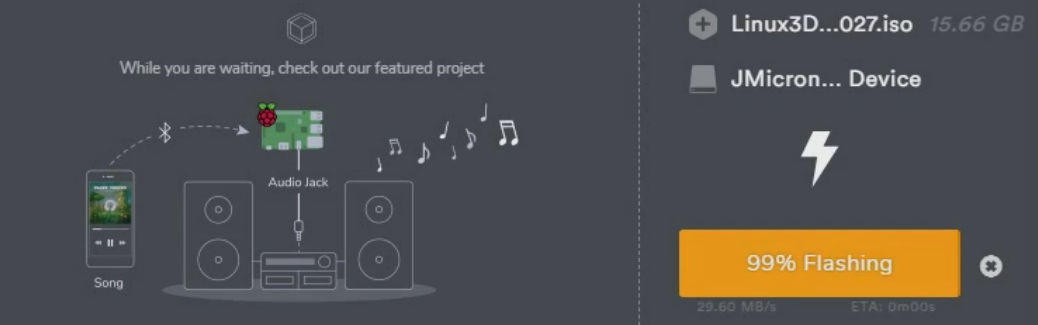

Progresso da clonagem de dispositivo no Etcher.

A clonagem do dispositivo vai iniciar com a porcentagem do progresso sendo apresentada no lado direito (Fig. 11).

_images/20191029_11.png

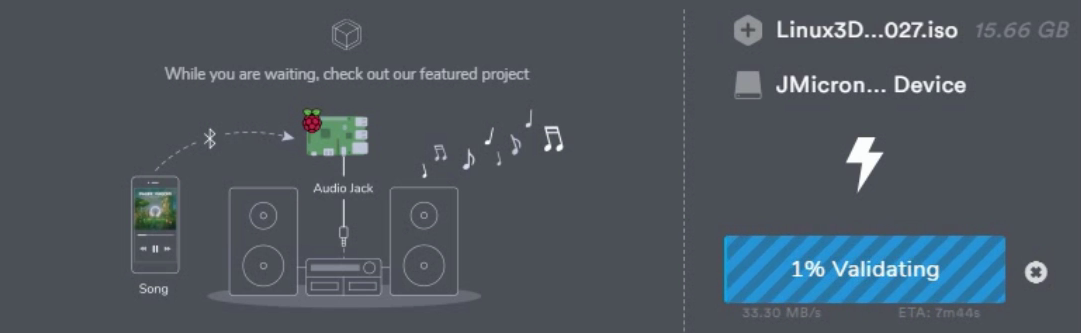

Validação da clonagem no Etcher.

Assim que a clonagem for completada o Etcher faz um processo de validação da mesma (Fig. 12).

_images/20191029_12.png

Finalização da clonagem.

Se tudo der certo será apresentada a mensagem Flash Complete! (Fig. 13).

Aviso

Muita atenção, ignore qualquer aviso de erro de acesso ao dispositivo ou solicitação de formatação do mesmo assim que a clonagem for concluída!

Iniciando o Linux3DCS e Expandindo o Espaço em Disco

Agora que a imagem foi clonada no dispositivo é necessário configurar a “BIOS” (Setup Utility) do seu computador ou notebook para que o sistema arranque a partir do SSD clonado.

Isso é necessário porque na maioria das vezes o boot está configurado em UEFI e o Linux3DCS funciona com o Legacy. O sistema de configuração pode mudar muito de um computador para outro, apresentando opções que vão desde interfaces no estilo linha de comando até aqueles com interface gráfica sofisticada.

Um vídeo explicativo, com um destes sistemas pode ser encontrado aqui: https://www.youtube.com/embed/1sWjmBSPcN4

_images/20191029_13.png

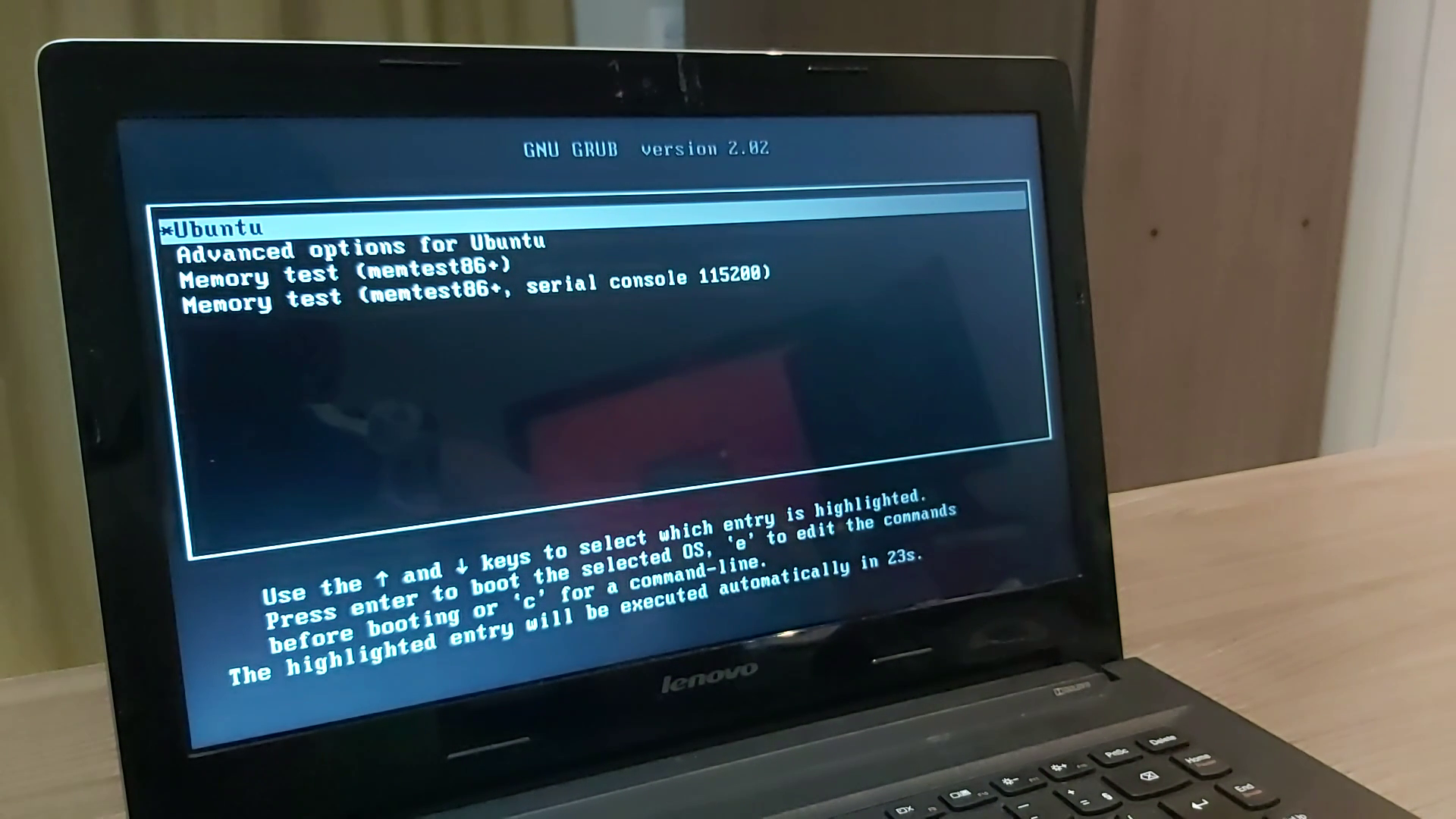

Boot do sistema pós-clonagem e configuração da “BIOS”.

Se tudo der certo, depois de reiniciar o computador um menu de seleção será apresentado ao usuário (Fig. 14). A opção Ubuntu estará setada por padrão, o usuário pode aguardar ou clicar no Enter para iniciar o sistema.

_images/20191029_14.png

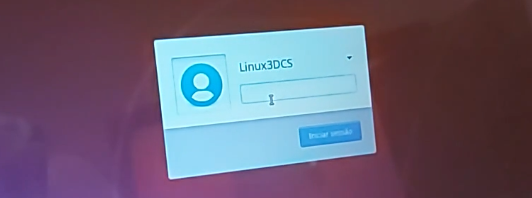

Tela de password do Linux3DCS.

Em pouco tempo o sistema será carregado (Fig. 15) a solicitará a senha do usuário: 3dcscomp

Depois de informar a senha o usuário poderá clicar em Iniciar Sessão.

_images/20191029_15.png

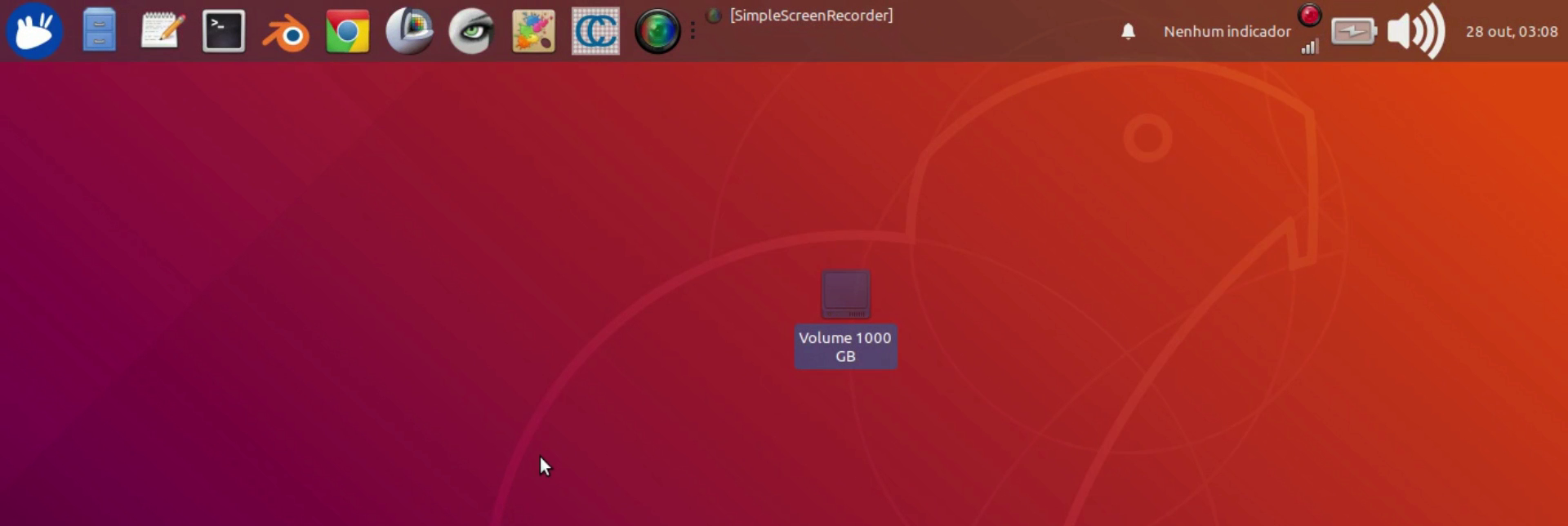

Desktop do Linux3DCS.

Após o login o desktop do sistema será apresentado ao usuário (Fig. 16).

Atenção

O sistema foi clonado a partir de uma imagem de 16 GB e o SSD cujo a clonagem foi o alvo tem 120 GB, sendo assim será necessário fazer um redimensionamento da partição, de modo que ela utilize todo o espaço vazio.

_images/20191029_16.png

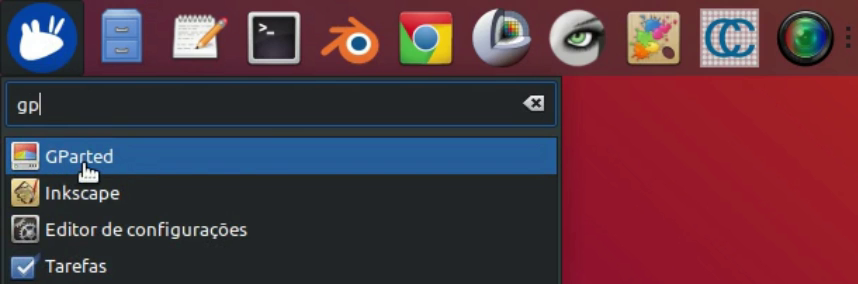

Menu iniciar do Linux3DCS.

  1. O usuário precisará clicar no ícone de iniciar (o porquinho da índia branco);

  2. Assim que abrir a opção, digitar: gp (Fig. 17);

  3. Em seguida clicar em GParted.

_images/20191029_17.png

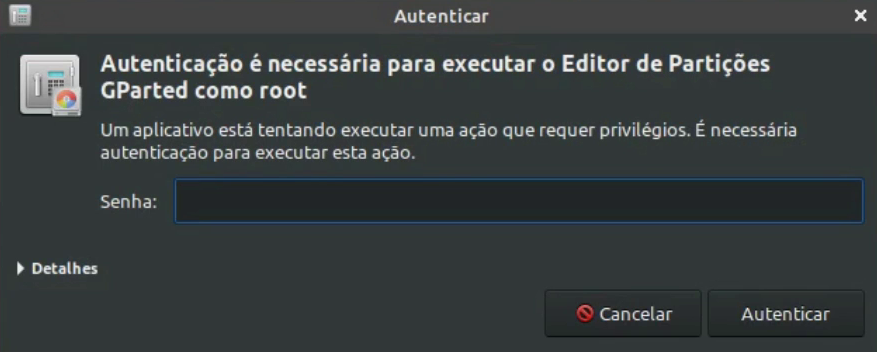

Mensagem de autenticação necessária.

Por conta das alterações no disco, será necessário informar a senha de usuário: 3dcscomp

E em seguida clicar em Autenticar (Fig. 18).

_images/20191029_18.png

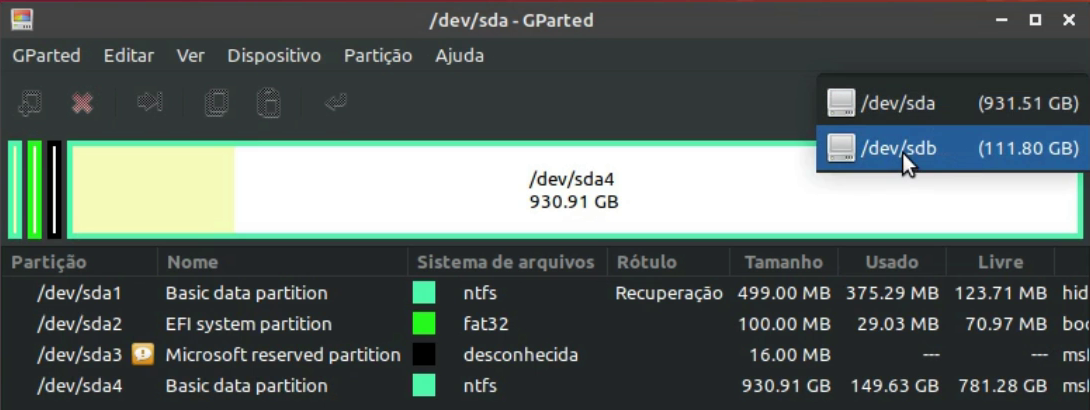

GParted com as partições do HD do sistema (/dev/sda).

O GParted será aberto mostrando o disco principal do computador, o /dev/sda. Perceba que os sistemas de arquivos são o ntfs e o fat32, típicos do Windows.

Será necessário trocar o disco para o /dev/sdb, onde está o Linux 3DCS. Isso pode ser feito na parte direita superior (Fig. 19).

_images/20191029_19.png

GParted com as partições do SSD do Linux3DCS (/dev/sdb).

Agora é possível ver o que aconteceu com o sistema de arquivos depois da clonagem. Como o sistema clonado tem apenas 16 GB ficou uma porção não alocada de 97.21 GB (Fig. 20).

Será necessário redimensionar a partição principal, mas a partição com a memória swap não permite que isso seja feito, deste modo ela precisa ser apagada.

_images/20191029_20.png

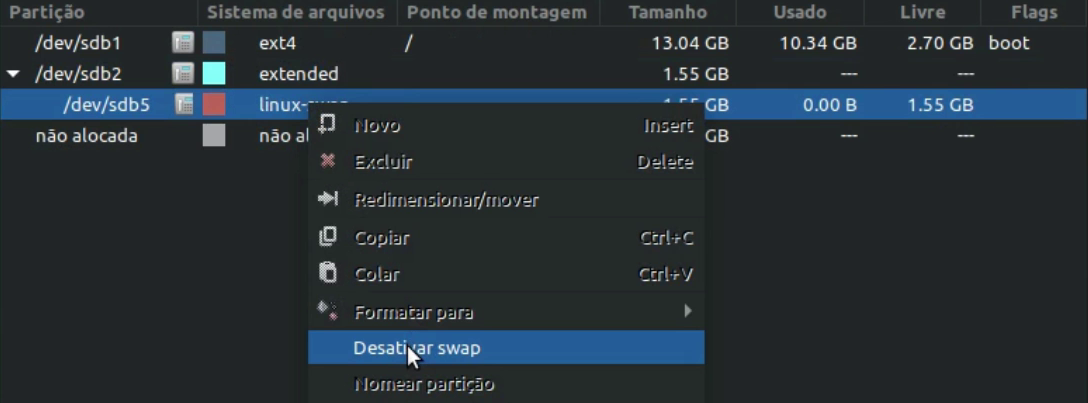

Desativando a memória swap.

Antes de apagar a partição da memória swap (/dev/sda5) é necessário desativá-la, para tal:

  1. Clica-se sobre a linha linux-swap com o botão esquerdo do mouse;

  2. Clica-se sobre o botão direito do mouse selecionando a opção Desativar swap (Fig. 21).

_images/20191029_21.png

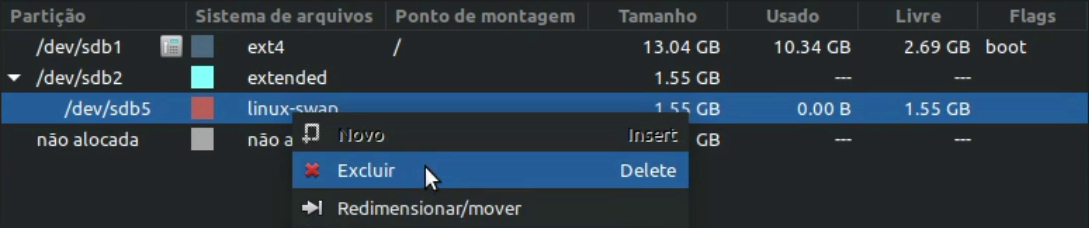

Apagando a partição swap.

Para apagar a partição basta:

  1. Clicar sobre a linha linux-swap com o botão esquerdo do mouse;

  2. Clicar sobre o botão direito do mouse selecionando a opção Excluir (Fig. 22).

_images/20191029_22.png

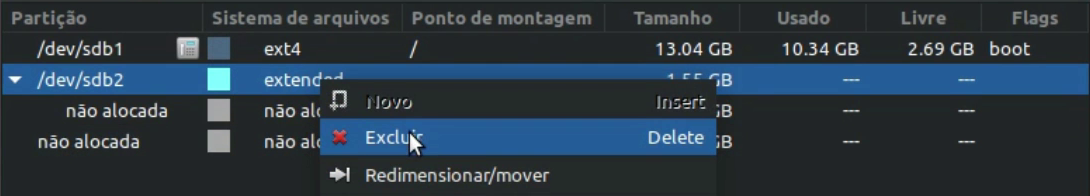

Apagando a partição extendida /dev/sdb2.

A swap estava contida dentro da partição extendida /dev/sdb2, o último passo antes do redimensionamento é apagá-la e deste modo tirar o obstáculo entre o espaço não alocado e a partição /dev/sda1, aonde está o Linux3DCS.

Para apagar a partição basta:

  1. Clicar sobre a linha extended com o botão esquerdo do mouse;

  2. Clicar sobre o botão direito do mouse selecionando a opção Excluir (Fig. 23).

_images/20191029_23.png

Preparando a partição para o redimensionamento.

Depois de todas as intervenções sobrou apenas uma partição e um espaço não alocado.

Para iniciar o processo de redimensionamento faz-se necessário:

  1. Clicar sobre a linha ext4 com o botão esquerdo do mouse;

  2. Clicar sobre o ícone Redimensiona/move a partição selecionada (Fig. 24).

_images/20191029_24.png

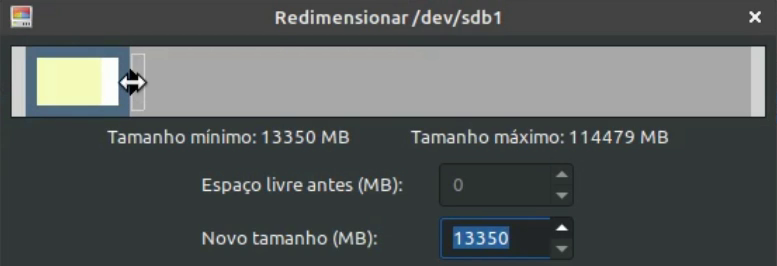

Janela de redimensionamento.

Uma janela de redimensionamento será aberta. A seta do mouse deverá ser colocada sobre o final da partição (lado direito) de modo a redimensioná-la (Fig. 25).

_images/20191029_25.png

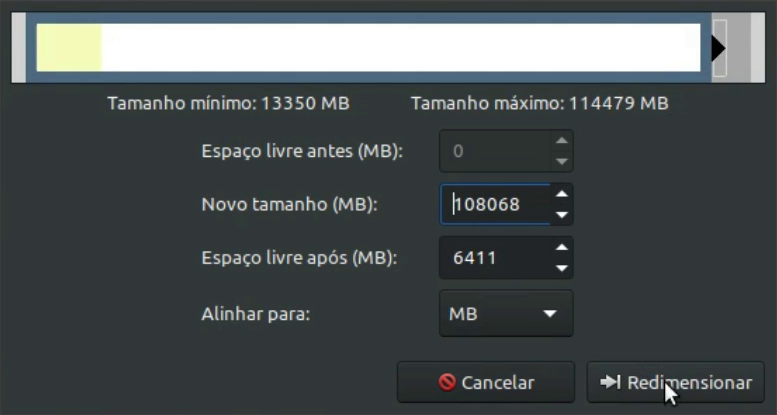

Redimensionamento da partição em andamento.

  1. É necessário mover o marcador até que o Espaço livre após (MB) fique com mais ou menos 6000 MB (6 GB) (Fig. 26).

  2. Depois disso é só clicar em Redimensionar e aguardar a conclusão.

_images/20191029_26.png

Criação de uma nova partição.

Depois de redimensionada a partição principal, sobrou um espaço livre de mais ou menos 6 GB. Esse espaço dará origem a uma nova partição swap, para tal:

  1. Clique no botão esquerdo do mouse sobre o espaço cinza, correspondente a porção não alocada;

  2. Clique no botão direito do mouse e seleciona-se a opção Novo (Fig. 27).

_images/20191029_27.png

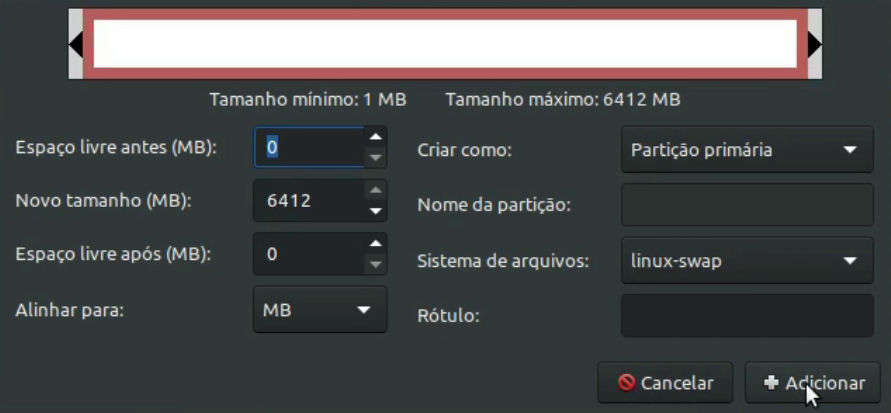

Partição com a memória swap sendo criada.

  1. Assim que a janela abrir, em Criar como: o usuário deverá selecionar a opção: linux-swap.

  2. Em seguida clicar em Adicionar (Fig. 28).

_images/20191029_28.png

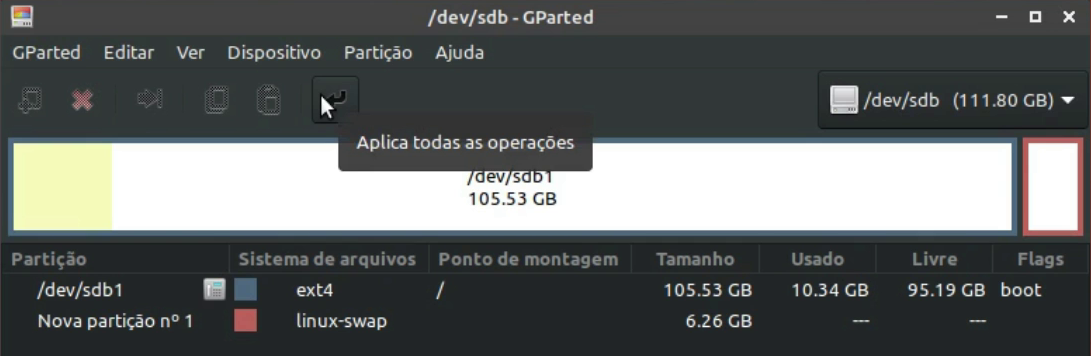

Aplicando todas as alterações.

Para finalizar o processo basta clicar em: Aplicar todas as operações (Fig. 29).

_images/20191029_29.png

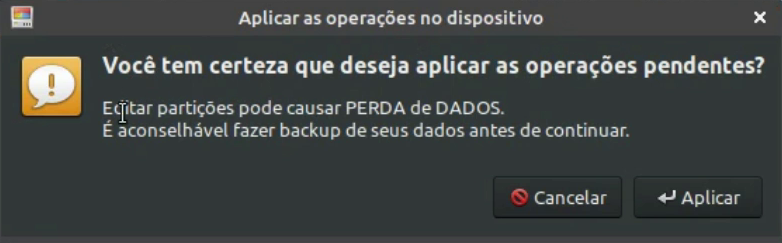

Aviso de alterações no dispositivo.

O GParted apresentará uma mensagem, perguntando se o usuário tem certeza acerca das operações. Basta clicar em Aplicar (Fig. 30).

_images/20191029_30.png

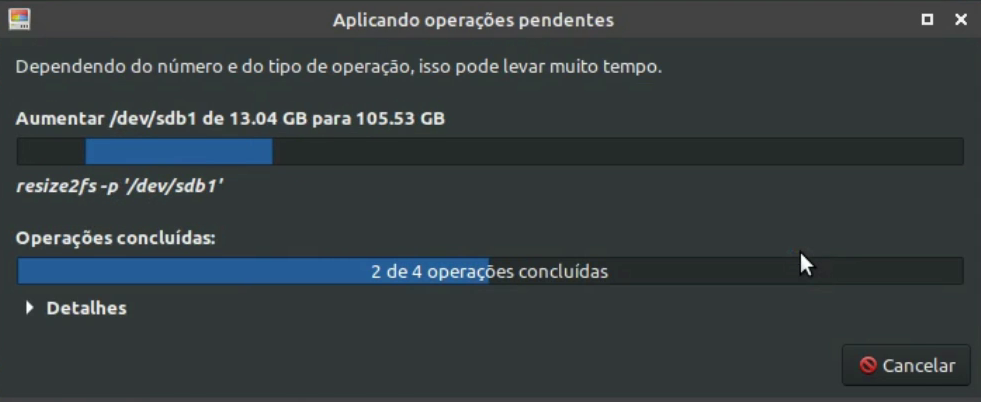

GParted finalizando as operações pendentes.

Em poucos segundos todas as operações serão aplicadas (Fig. 31).

_images/20191029_31.png

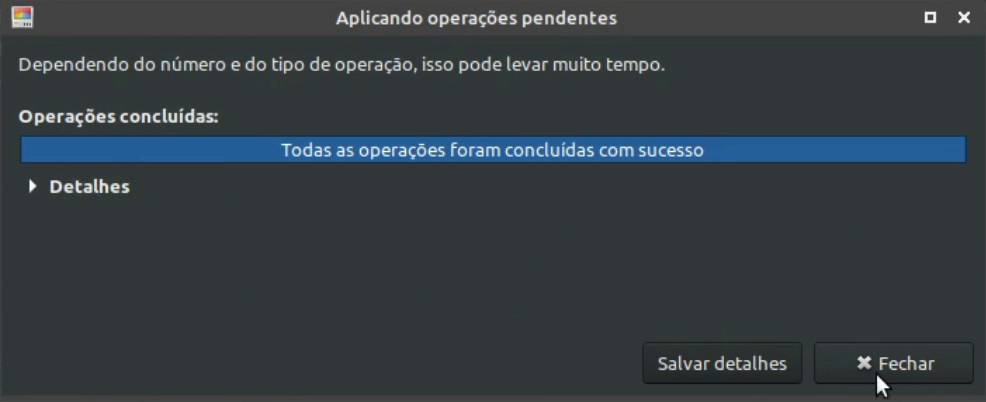

Operações pendentes finalizadas com êxito.

Se tudo der certo será apresentada a mensagem: Todas as operações concluídas com sucesso e o Linux3DCS está pronto para ser utilizado (Fig. 32).
